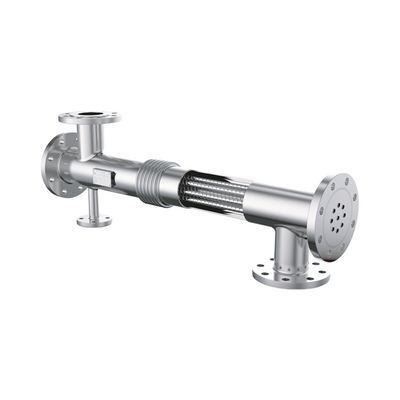

Échangeur de chaleur à vapeur VHE
Le VHE de GESTRA est un échangeur de chaleur à vapeur équipé de raccords permettant d'utiliser la vapeur de détente provenant des conduites de pression et de purge pour préchauffer l'eau d'alimentation ou l'eau de process, ce qui permet de récupérer une précieuse énergie thermique qui, autrement, serait perdue dans l'atmosphère.
Caractéristiques techniques
- Débit massique de vapeur 30 kg/h - 750 kg/h
- Puissance thermique 19 kW - 469 kW
- Débit d'eau 804 kg/h - 20 100 kg/h
Température maximale admissible
- Côté enveloppe 6 bar g / 300 °C
- Côté tubes 12 bar g / 200 °C
Pression maximale admissible
- Côté enveloppe -10 °C à + 200 °C / 12 bar g
- Côté tubes -10 °C à + 200 °C / 12 bar g
Matériaux
- Enveloppe en acier inoxydable A312
- Soufflet - compensateur en acier inoxydable A240
- Plaque tubulaire en acier inoxydable A182
- Raccords côté enveloppe en acier inoxydable A182
- Tubes ondulés en acier inoxydable A249
Avantages
- Réduit les coûts de production de vapeur et des installations d'alimentation, diminue les émissions de CO2.
- Augmente le rendement de la chaudière et réduit le dessalage et le débourbage de la chaudière.
- Réduit la vapeur de détente ou l'élimine complètement.
- Des économies considérables en combustible, en eau et en produits chimiques pour l'eau d'alimentation permettent un amortissement rapide.
- Des composants de haute qualité réduisent les coûts de maintenance.
